公司产品

我司以生产高精度的空调压缩机阀片、叶片为主,主要销售产品有空调压缩机阀片、叶片、XPOWER、切削工具、PS叶片等。

空调零件

摆动阀片

采用日本进口高速钢SKH9(SKH51)。

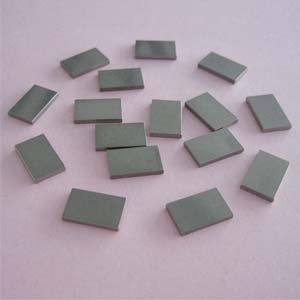

叶片

材质多样化,以不锈钢、高速钢、粉末冶金为主。

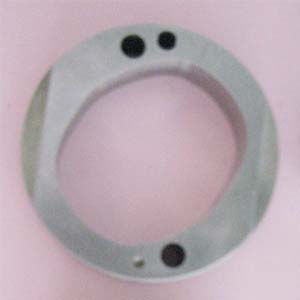

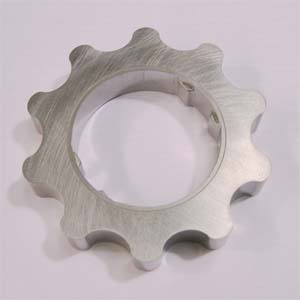

汽车零件

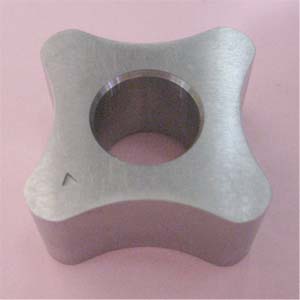

转子油泵驱动

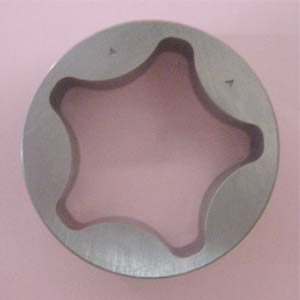

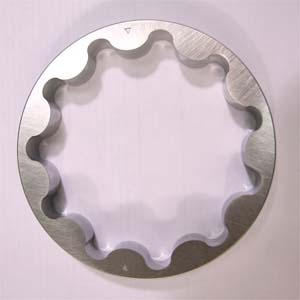

转子油泵从动

转子油泵驱动

转子油泵驱动

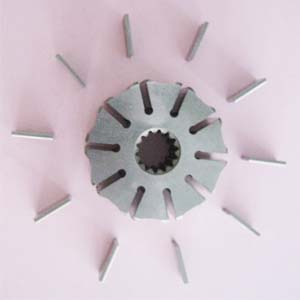

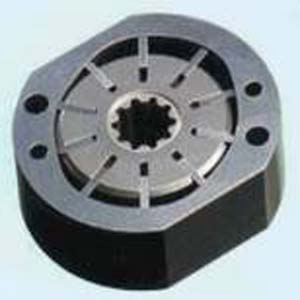

汽车叶片

汽车零件

汽车零件

汽车零件

切削工具

切削工具

切削工具

切削工具

切削工具

切削工具

切削工具

X-POWER的特征

  • 超砥粒砂轮(CBN砂轮与金刚石砂轮)的修整修锐可同时进行。
  • 不仅对树脂结合剂超砥粒砂轮,对陶瓷结合剂、金属结合剂超砥粒砂轮的修整、修锐也有极高的效果。
  • 和以往的方法(例如软钢研磨法或以WA等传统砂轮修整)相较,修整时间可大幅缩短。
  • 修整后的切味由于是研磨XPOWER去除结合剂以进行修整、修锐而极为良好。
  • 构造及使用方法简单,不需特别的装置。
  • 自由度,可根据用途制作所需形状,可配合所有的设备。
  • 由使用和制品同样形状的修整工具,可单一工序完成,设备稼动率可飞跃地提升。
  • 不会发生如WA、GC等等传统砂轮之类的粉尘,对环保有贡献,作业安全性也能提高。
X-POWER 标准式样
名 称 尺 寸 用 途 图 片

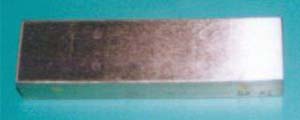

名 号 宽度×高度×长度 平面研磨
SX-A1 24×15×100
SX-A2 24×20×155
SX-A3 24×23×220
名 号 外径×宽度×长度 圆筒研磨
SX-B1 Φ30×20×80
SX-B2 Φ30×30×130

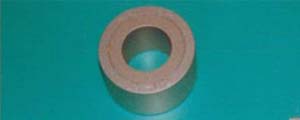

名 号 外径×内径×宽度 内径研磨
SX-C1 Φ30×Φ12×20
SX-C2 Φ48×Φ24×20
SX-C3 Φ70×Φ40×20

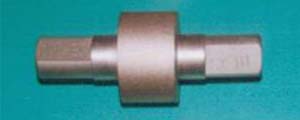

名 号 外径×轴径×长度 万能研磨
SX-D1 Φ20×Φ11×55

名 号 宽度×高度×长度 侧面研磨
SX-E1 45×15×90

名 号 轴径×有效长×长度 万能研磨
SX-F1 Φ11×20×50

SX-Z 特殊形状与特殊尺寸
  *关于特殊式样的设计请与我们联络!

平面修锐块使用图例

圆筒修锐块使用图例

使用砂轮:CBN170N100(树脂粘合剂)

修整

条件

使用修锐块 软钢研磨法 X-POWER(SX-A1)
砂轮转数 1000 rpm
左右进给速度 15 m/min
前后进给速度 215 mm/min
总进刀量 0.200 mm
砂轮尺寸 Φ198.902×15 Φ199.000×15
进刀量/次 4 μm 5 μm
结果 砂轮钻石层磨耗量 0.005 mm 0.049 mm
修锐块磨耗量 0.190 mm 0.147 mm
处理时间 10分28秒 7分35秒
修整比 0.098 1.250
负荷电流 5 A 5 A
表面粗糙度* Ra 0.723 Ra 0.648
直线度* 1.0 μm 0.6 μm
备注 表面粗糙度及直线度是由修整后纵向进刀研磨SKH51(HRC63)之后所测定的。
